Тройники ПНД 200 мм
170 товаров
151 товар
46 товаров
Тройники ПЭ100 200 мм в наличии и под заказ. Сварные, литые и электросварные, равнопроходные и редукционные тройники с диаметром магистрали 200 мм SDR 11, 13.6, 17, 21 и 26. Цена товаров указана с НДС.
Фильтр
Тройники ПНД 200 мм для монтажа разветвлённых сетей
При устройстве ответвления от полиэтиленовой трубы диаметром 200 мм важно подобрать фасонную деталь под схему сети и размеры подключаемого участка. Тройник ПЭ 200 мм может сохранять одинаковое сечение всех трёх выходов или иметь уменьшенный боковой отвод. По технологии изготовления доступны сварные, литые и электросварные модели.
ПК «Восток» предлагает тройники ПНД 200 мм от производителя. Для редукционных исполнений диаметр ответвления составляет от 25 до 180 мм. Цена указана с НДС. Если нужного изделия нет в наличии, можно заказать изготовление; средний срок производства — 3 дня.
Виды тройников ПЭ 200 мм
Сварные тройники 90°
Т-образная конструкция позволяет подключить боковую линию перпендикулярно основной магистрали. Равнопроходный тройник имеет три выхода диаметром 200 мм. В редукционном исполнении основной проход остаётся диаметром 200 мм, а боковой выход подбирают в диапазоне от 25 до 180 мм.
Такое исполнение применяют, когда необходимо подключить трубопровод меньшего диаметра или организовать ответвление без изменения размера основной линии.
Сварные тройники 45°
У тройников с углом 45° боковое ответвление направлено под наклоном к магистрали. Их выбирают для проектных схем, в которых требуется именно такое расположение подключаемой трубы. Доступность равнопроходного или редукционного исполнения зависит от конкретной конструкции и размеров изделия.

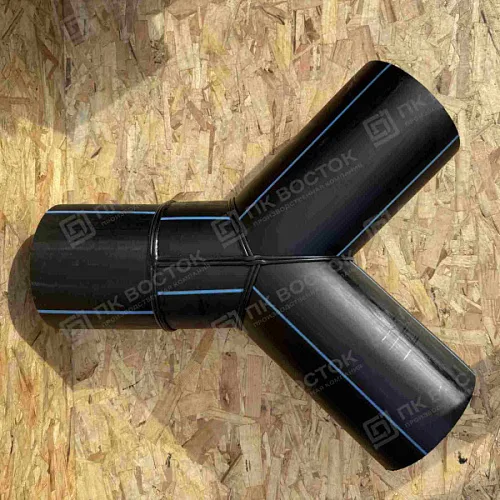

Y-образные сварные тройники
Y-образный тройник формирует разветвление с наклонными направлениями. В отличие от классического Т-образного фитинга, его боковые участки расположены под углом к основному проходу. Такая конфигурация используется там, где направление ветвей задано проектом. При заказе следует согласовать диаметры выходов и геометрию изделия.
Сварные тройники диаметром 200 мм доступны в SDR 11, 13,6, 17, 21 и 26.
Литые тройники
Литой тройник изготавливается как цельное фасонное изделие с заданными присоединительными размерами. Он подходит для узлов, в которых удобнее использовать готовую заводскую конструкцию, а не фитинг, собранный из отдельных сегментов трубы.
Можно подобрать равнопроходную модель с выходами диаметром 200 мм или редукционный тройник с ответвлением от 25 до 180 мм. Литые изделия доступны в SDR 11 и SDR 17. Перед покупкой необходимо проверить характеристики конкретной модели и совместимость с трубами системы.

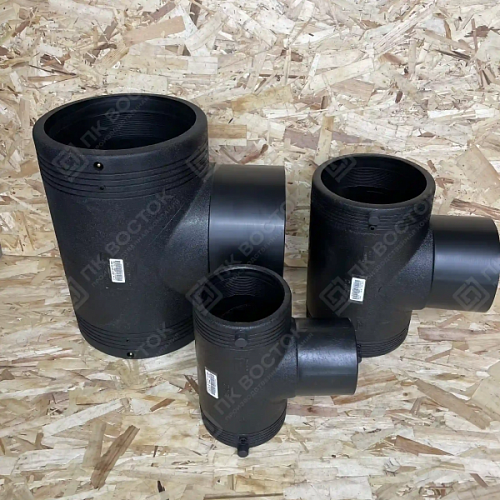

Электросварные тройники
Электросварной тройник соединяют с полиэтиленовыми трубами при помощи специального сварочного аппарата. Встроенный нагревательный элемент расплавляет полиэтилен в зоне соединения, а после охлаждения образуется сварной узел. Для монтажа необходимо соблюдать требования изготовителя к подготовке поверхности, параметрам сварочного цикла и времени охлаждения.
Для магистрали диаметром 200 мм подбирают равнопроходное исполнение либо редукционную модель с боковым выходом от 25 до 180 мм. Электросварные тройники доступны в SDR 11 и SDR 17. Перед заказом следует подтвердить наличие нужного размера у производителя выбранного фитинга.
Как SDR связан с рабочим давлением
SDR показывает отношение номинального наружного диаметра трубы к толщине её стенки. При одинаковом диаметре меньшее значение SDR соответствует более толстой стенке. Для труб из ПЭ 100 при температуре 20 °C и расчётном коэффициенте 1,25 ГОСТ Р 70628.2-2023 приводит следующие значения номинального давления PN:
| SDR | Номинальное давление PN для труб ПЭ 100 | МПа |
|---|---|---|
| 11 | 16 бар | 1,6 |
| 13,6 | 12,5 бар | 1,25 |
| 17 | 10 бар | 1,0 |
| 21 | 8 бар | 0,8 |
| 26 | 6 бар | 0,6 |
Важно: значения PN в таблице относятся к трубам ПЭ 100 и не гарантируют аналогичное допустимое давление готового тройника. Для сварных сегментных фитингов ГОСТ Р 70628.3-2023 предусматривает коэффициент снижения давления 0,5. Чтобы тройник соответствовал номинальному давлению соединяемых труб, его конструкция должна учитывать это требование. Для литых и электросварных изделий допустимые параметры уточняют по документации изготовителя.
Заказать тройник ПНД 200 мм у производителя
Для подбора фитинга сообщите тип изготовления, равнопроходное или редукционное исполнение, диаметр ответвления, значение SDR и требуемое рабочее давление. Для сварного тройника дополнительно укажите нужную конфигурацию: 90°, 45° или Y-образную.
ПК «Восток» поставляет тройники ПЭ 200 мм по цене с НДС. Если необходимого исполнения нет на складе, изготовим изделие под заказ. Средний срок производства — 3 дня. Перед комплектацией рекомендуем согласовать параметры фитинга с проектными требованиями к трубопроводу.
